Filtering

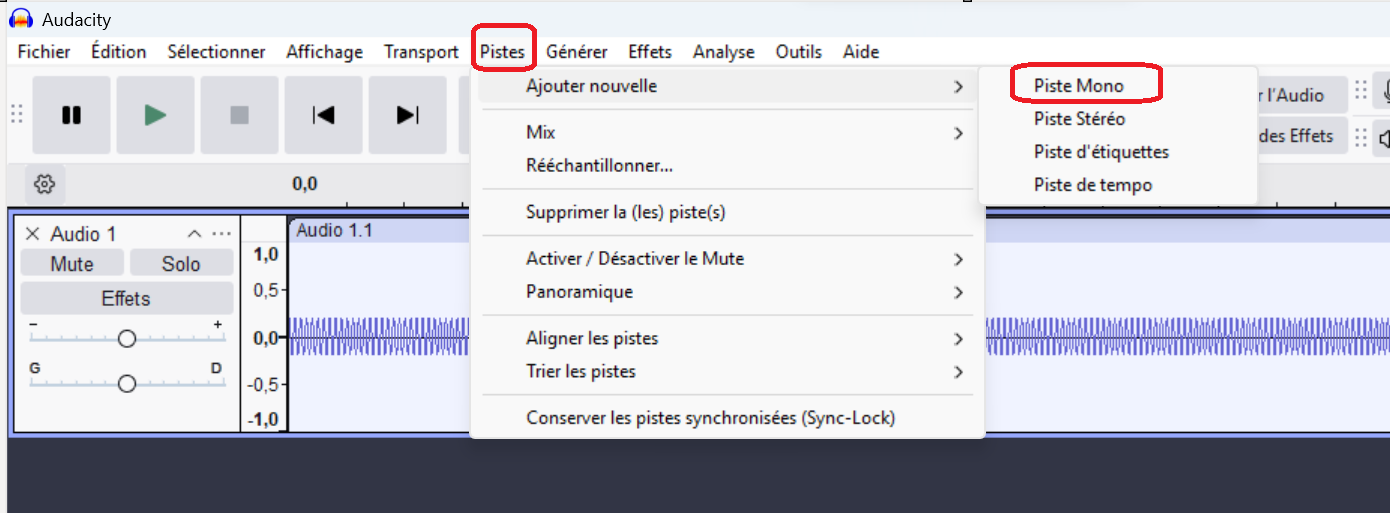

In a new project, generate a mono track composed of a sinusoidal sound with an amplitude of 0.2 and a frequency of 100 Hz for a duration of 2 seconds. Generate a second mono track composed of a sinusoidal sound with an amplitude of 0.8, and a frequency of 2 kHz for a duration of 2 seconds. To add the second track see below:




Dans un nouveau projet, générer deux pistes mono composées de 2 sons sinusoïdaux d'amplitudes 0,2 et 0,8, et de fréquences respectives 100 Hz et 2 kHz pendant une durée de 2s. Pour ajouter le second son, ajouter une piste comme montrée ci-dessous:

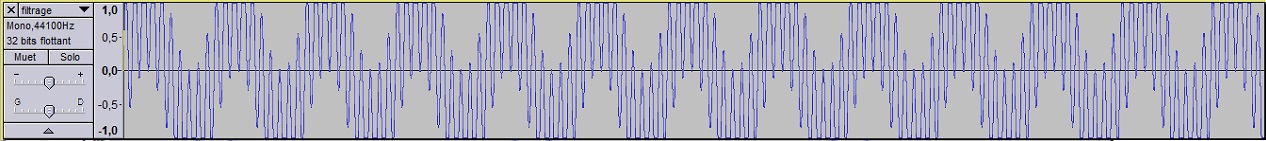

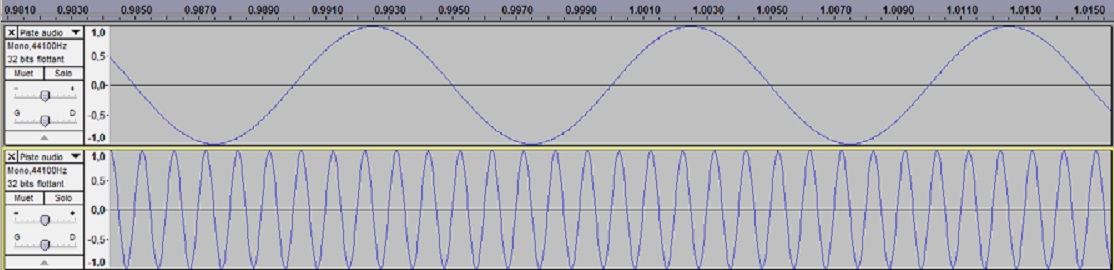

Result:





Save the generated sound in a WAV file (File → Export).

Збережіть створений звук у файлі WAV (Файл → Експорт).

Sauvegarder le son généré dans un fichier wav (Fichier -> Exporter).





Delete the previous tracks.

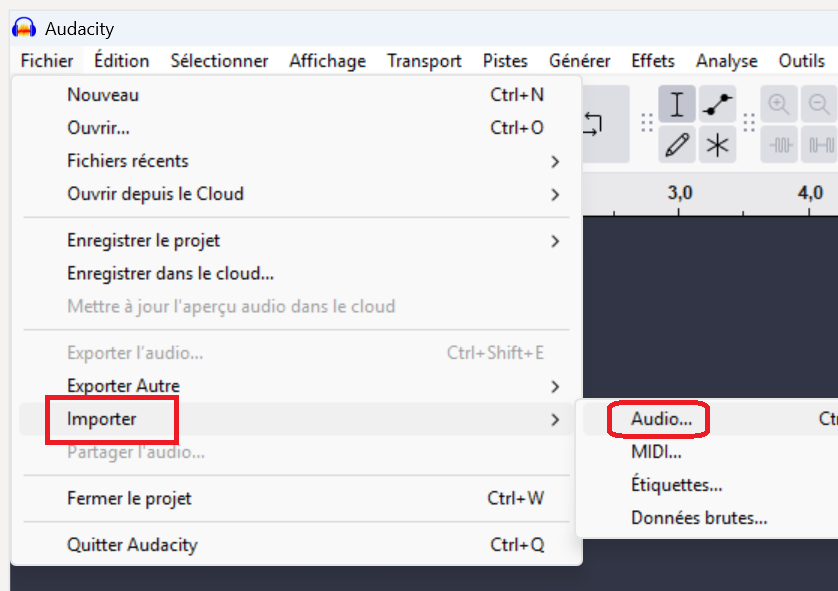

Import the previously created WAV file, play it, then display the spectrum (Analyse -> Tracer le spectre. )).



Check for the presence of two main spectral lines at the previously defined frequencies (you may need to adjust the size = number of samples).







Supprimer les pistes précédentes.

Importer le fichier wave précédemment créé, procéder à sa lecture puis afficher le spectre (Analyse -> Tracer le spectre. )


Vérifier la présence de deux raies principales aux fréquences définies précédemment (modifier éventuellement la taille = nombre d'échantillons ).




We want to reduce the high‑frequency whistling. We will use the equalization function located in the Effects menu.
Adjust the equalizer settings as indicated below:
Select Graphic EQ mode if the “Draw Curves” mode is currently active.
Boost the signal (add +6 dB) in the passband (the preserved frequency range: from 0 to 150 Hz) to compensate for the filter’s attenuation.
Attenuate the signal (lower it below 0 dB, for example to –10 dB) for all sliders starting from 200 Hz.
Apply the filtering by clicking the OK button.


On désire atténuer le sifflement haute-fréquence. On va utiliser la fonction égalisation qui est localisée dans le menu effets.

Ajuster les caractéristiques de l'équaliseur comme indiqué ci-dessous:

  1. Choisir le mode égaliseur graphique si le mode dessiner les courbes est actif.
  2. Amplifier ( ajouter +6dB ) dans la bande passante ( la bande de fréquence conservée: de 0 à 150 Hz)

pour compenser l'atténuation du filtre.

  1. Atténuer le signal ( descendre en dessus de 0 dB, par exemple -10 dB) pour tous les curseurs à partir de 200 Hz.
  2. Appliquer le filtrage en cliquant sur le bouton OK.




Zoom in on the signal and observe the new waveform obtained.
Display its spectrum and check the attenuation of the line corresponding to the 2 kHz frequency.



Zoomer sur le signal et observer  la nouvelle forme obtenue.

Afficher son spectre et vérifier l'atténuation de la raie correspondant à la fréquence de 2 kHz.
